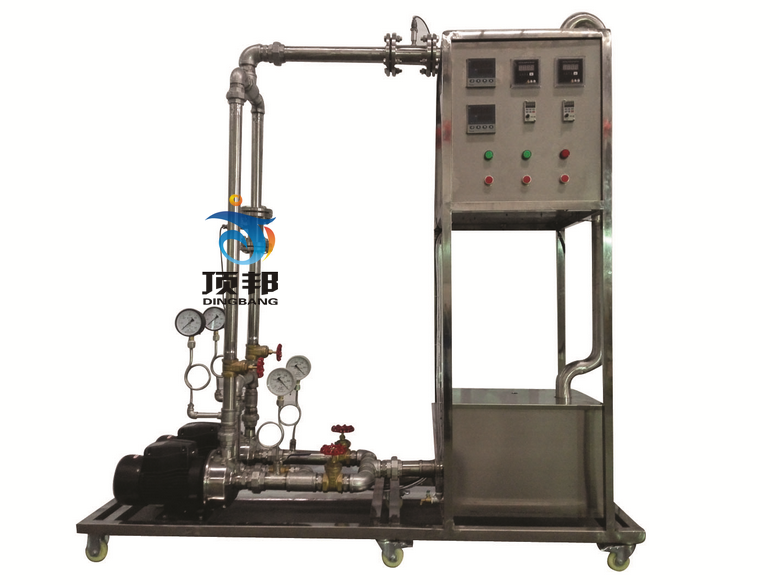

数字型离心泵综合实验装置

数字型离心泵综合实验装置
[名称]:数字型离心泵综合实验装置
[规格型号]:DB-LXB/Z/II
[产品价格]:
[参数下载]:
[联系电话]:021-36334717
[QQ]:
点击这里给我发消息点击这里给我发消息
已有 人关注该产品

产品详情

DB-LXB/Z/II 数字型离心泵综合实验装置

离心泵综合实验装置

实验目的:
1、适合于工程流体力学(水力学)教学实验。
2、了解离心泵的结构、特性及操作;熟悉离心 泵的工作原理。
3、掌握离心泵主要参数的测定方法,测量一定 转速下的离心泵特性曲线。
4、双泵串、并联实验及泵汽蚀实验。 主要配置: 离心泵、蓄水箱、实验管道、阀门、自循环装 置、压力传感器、流量传感器、温度传感器、 单相功率表、万能信号输入巡检仪、软件、不 锈钢框架、控制屏。
技术参数:
1、运行环境:温度0-40℃,相对湿度:≤90%RH,电源:220V/50Hz。可连续操作。
2、离心泵采用管道离心泵,额定功率:370W,转速:2800r/min,吸程:8m,效率:34%,流量:2.5m3/h,扬程:15m,实验范围宽,能明显出现空化汽蚀现象,数量2台。
3、压力传感器:测量范围0-0.6MPa  精度0.5级。
4、负压传感器:测量范围-0.1-0MPa  精度0.5级。
5、电动机功率采用数字单相交流功率测量仪表测得。
6、DN25涡轮流量计:1~20m3/h,4-20mA远传输出,流量检测机构。
7、蓄水箱:容积约70L,304不锈钢材质,当停止供水开启灌泵阀时,可使泵运行时出现汽蚀现象。
8、实验所用的流体-水为全循环使用设计,充分节约水资源。
9、电控箱,装有开关指示灯、功率表、压力表、流量表,对其中泵的参数进行显示。
10、框架及台面均为304不锈钢材质,结构紧凑,外形美观,操作方便。
11、模拟模块:高达16位分辨率,RS485通讯模式;功能:温度、流量、压力、功率等模拟量信号采集;配数据采集软件一套,在线工业组态软件一套。
外形尺寸:1650×600×1500mm(长×宽×高),框架为可移动式设计,带脚轮及禁锢脚。
