多功能精馏实验装置

多功能精馏实验装置
[名称]:多功能精馏实验装置
[规格型号]:DB-GY304
[产品价格]:
[参数下载]:
[联系电话]:021-36334717
[QQ]:
点击这里给我发消息点击这里给我发消息
已有 人关注该产品

产品详情

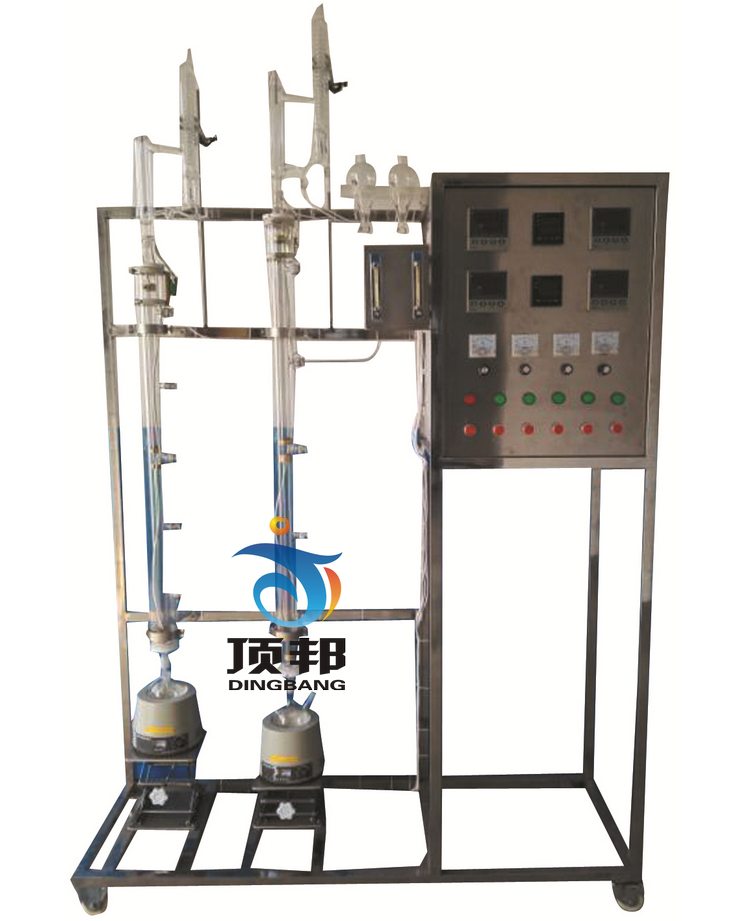

DB-GY304 多功能精馏实验装置
多功能精馏实验装置

技术指标 说 明
装置功能

1.用于各种有机物质的精制分离,装置有两个塔,一个为无侧口的玻璃塔体,另一个为有五个侧口的玻璃塔体,配有摆锤式的回流塔头,既可以实现连续操作,又可以进行间歇操作,既可采用分相回流,又可采用混相回流。
2.可实现反应精馏、萃取精馏、普通常减压精馏等操作。
3.装置能完成不同回流比操作,考察回流比对产物分布、分离效率的影响。

主要配置 玻璃精馏塔、预热器、电加热器、流量计、温度传感器、温度仪表、不锈钢支架、不锈钢控制柜。
公用设施 水:装置需冷却水,自带和自来水管相连的接口。自来水通过装置接口进入塔顶的冷凝器后排出。
液:装置自带玻璃高位槽。实验时经流量计进入精馏塔釜。
电:电压AC220V,功率2KW,标准单相三线制。
技术参数 1、双玻璃填料塔,塔体直径φ20mm,塔1:高1400mm,塔2:高1200mm。不锈钢φ2×2mmθ网环填料,塔体外壁二段透明导电膜加热保温(手动控制)塔釜容积500ml。双塔可独立操作。
2、双预热器与控温系统,温度与塔顶回流自控,塔顶、塔釜测温独立数字显示。
3、塔1:五侧口,塔2:无侧口,塔体外壁2段导电膜加热保温(手动控制),塔1和塔2均有温度与回流自控,塔1和塔2的塔头为蛇管冷凝器,摆锤式回流结构和蛇管冷凝器油水分相器结构。
4、蠕动泵2台,外控功能:转速控制,方向控制,启停控制。转速范围:0.1-100rpm。转速分辨率:0.1rpm。流量范围: 0.07-380ml/min。
5、250ml高位玻璃加料瓶,LZB--2转子流量计:流量范围2.5~25ml/min ,数量2套。
6、真空系统:含真空泵、缓冲罐,阀门、压力计等。
7、宇电AI518温度控制仪,宇电AI704M温度巡检仪。
8、各项操作及温度、回流比、流量的显示、调节、控制全在控制屏面板进行。
9、框架为304不锈钢材质,结构紧凑,外形美观,流程简单、操作方便。
10、外形尺寸:1500×600×2200mm(长×宽×高),抛光不锈钢框架,带刹车轮。
测控组成 变量 检测机构 显示机构 执行机构
流量 转子流量计 转子流量计 手动调节
回流比 回流比继电器 回流比控制显示仪 回流比控制显示仪
精馏1塔釜温度 PT100铂电阻 数字温度控制仪 固态调压模块
精馏1塔节 PT100铂电阻 数字温度仪表
精馏1塔顶 PT100铂电阻 数字温度仪表
精馏2塔釜温度 PT100铂电阻 数字温度控制仪 固态调压模块
精馏2塔节温度 PT100铂电阻 数字温度仪表
精馏2塔顶温度 PT100铂电阻 数字温度仪表
DB-GY304/II 数字型多功能精馏实验装置
测控组成 变量 检测机构 显示机构 执行机构
流量 转子流量计 转子流量计 手动调节
回流比 回流比继电器 回流比控制显示仪,精度:0.5%FS 回流比控制显示仪
精馏1塔釜温度 PT100铂电阻 数字温度控制仪,精度:0.5%FS 固态调压模块
精馏1塔节 PT100铂电阻 数字温度仪表,精度:0.5%FS
精馏1塔顶 PT100铂电阻 数字温度仪表,精度:0.5%FS
精馏2塔釜温度 PT100铂电阻 数字温度控制仪,精度:0.5%FS 固态调压模块
精馏2塔节温度 PT100铂电阻 数字温度仪表,精度:0.5%FS
精馏2塔顶温度 PT100铂电阻 数字温度仪表,精度:0.5%FS
软件组成 模拟模块:高达16位分辨率,内建RS485通讯模式;功能:温度、回流比等模拟量信号采集,配数据采集软件一套,在线工业组态软件一套
