萃取精馏实验装置

萃取精馏实验装置
[名称]:萃取精馏实验装置
[规格型号]:DB-GY303
[产品价格]:
[参数下载]:
[联系电话]:021-36334717
[QQ]:
点击这里给我发消息点击这里给我发消息
已有 人关注该产品

产品详情

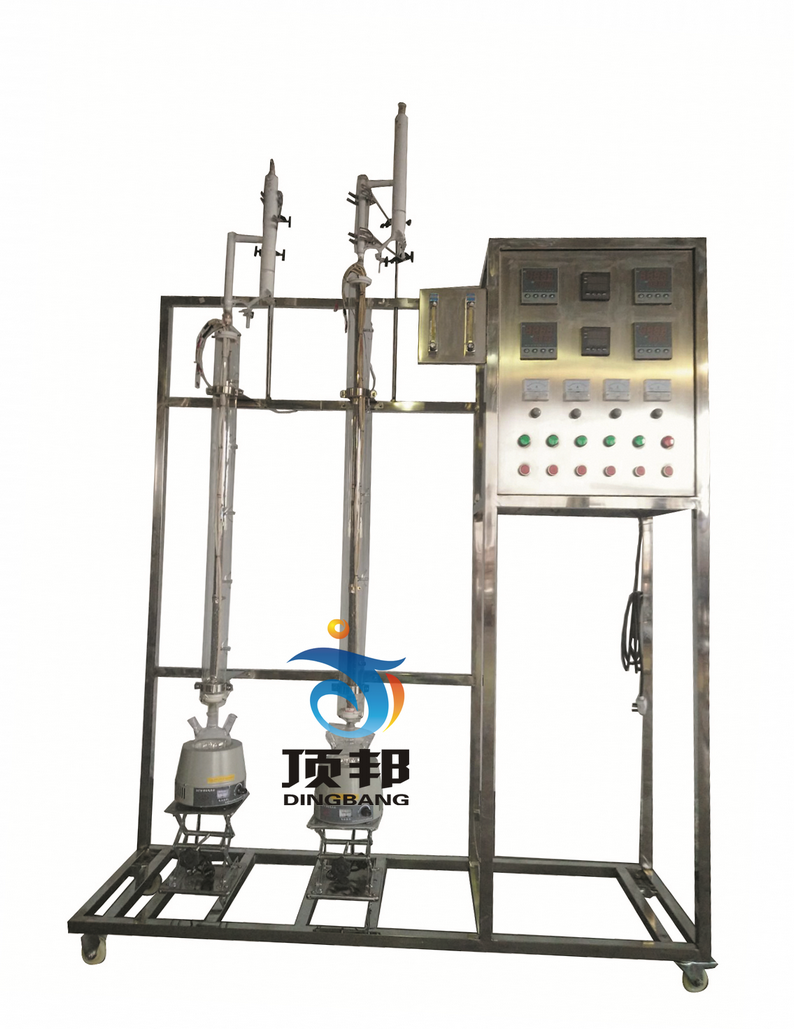

DB-GY303 萃取精馏实验装置
萃取精馏实验装置

技术指标 说 明
装置功能 1、掌握萃取精馏的基本原理和操作。
2、能进行全塔物料衡算和塔操作的过程分析。
3、了解萃取精馏与常规精馏的区别。
4、学会分析塔内物料组成。
主要配置 电热器、蒸馏釜、萃取精馏塔、溶剂回收塔、冷凝器、数字温度显示仪表、回流系统、流量计、不锈钢框架、仪表柜。
公用设施 水:装置需冷却水,自带和自来水管相连的接口。自来水通过装置接口进入塔顶的冷凝器后排出。
液:装置自带玻璃高位槽。实验时经流量计进入精馏塔釜。
电:电压AC220V,功率2KW,标准单相三线制。
技术参数 1、玻璃萃取精馏塔体(填料):φ30×1400mm,五侧口,塔外壁2段导电膜加热保温(手动控制)。
2、溶剂回收塔(填料):φ30×1200mm,五侧口,塔外壁2段导电膜加热保温(手动控制)。
3、塔顶玻璃蛇管冷凝器,摆锤式回流结构和蛇管冷凝器油水分相器结构。
4、塔内填装φ2×2mmθ不锈钢θ环型填料。
5、玻璃塔釜,容积500ml,加热器:800W。
6、K型热电偶 :0—200℃(4支)。
7、250ml高位玻璃加料瓶,LZB--2转子流量计:流量范围2.5~25ml/min ,数量2套。
8、宇电AI518温度控制仪,宇电AI704M温度巡检仪。
9、塔顶冷凝液体的回流采用摆动式回流比控制器操作。此控制系统由塔头上摆锤、电磁铁圈、回流比计数器等仪表组成,回流比控制范围:99:1—1:99。
10、各项操作及温度、回流比、流量的显示、调节、控制全在控制屏面板进行。
11、框架为304不锈钢材质,结构紧凑,外形美观,流程简单、操作方便。
12、外形尺寸:1200×500×2200mm(长×宽×高),外形为可移动式设计,带3寸双刹车轮。
测控组成 变量 检测机构 显示机构 执行机构
流量 转子流量计 转子流量计 手动调节
回流比 回流比继电器 回流比控制显示仪 回流比控制显示仪
萃取精馏塔釜温度 PT100铂电阻 数字温度控制仪 固态调压模块
萃取精馏塔节 PT100铂电阻 数字温度仪表
萃取精馏塔顶 PT100铂电阻 数字温度仪表
溶剂回收塔釜温度 PT100铂电阻 数字温度控制仪 固态调压模块
溶剂回收塔节温度 PT100铂电阻 数字温度仪表
溶剂回收塔顶温度 PT100铂电阻 数字温度仪表
DB-GY303/II 数字型萃取精馏实验装置
测控组成 变量 检测机构 显示机构 执行机构
流量 转子流量计 转子流量计 手动调节
回流比 回流比继电器 回流比控制显示仪,精度:0.5%FS 回流比控制显示仪
萃取精馏塔釜温度 PT100铂电阻 数字温度控制仪,精度:0.5%FS 固态调压模块
萃取精馏塔节 PT100铂电阻 数字温度仪表,精度:0.5%FS
萃取精馏塔顶 PT100铂电阻 数字温度仪表,精度:0.5%FS
溶剂回收塔釜温度 PT100铂电阻 数字温度控制仪,精度:0.5%FS 固态调压模块
溶剂回收塔节温度 PT100铂电阻 数字温度仪表,精度:0.5%FS
溶剂回收塔顶温度 PT100铂电阻 数字温度仪表,精度:0.5%FS
软件组成 模拟模块:高达16位分辨率,内建RS485通讯模式;功能:温度、回流比等模拟量信号采集,配数据采集软件一套,在线工业组态软件一套
