材料力学综合测试分析实验台

材料力学综合测试分析实验台
[名称]:材料力学综合测试分析实验台
[规格型号]:DB-NH3
[产品价格]:
[参数下载]:
[联系电话]:021-36334717
[QQ]:
点击这里给我发消息点击这里给我发消息
已有 人关注该产品

产品详情

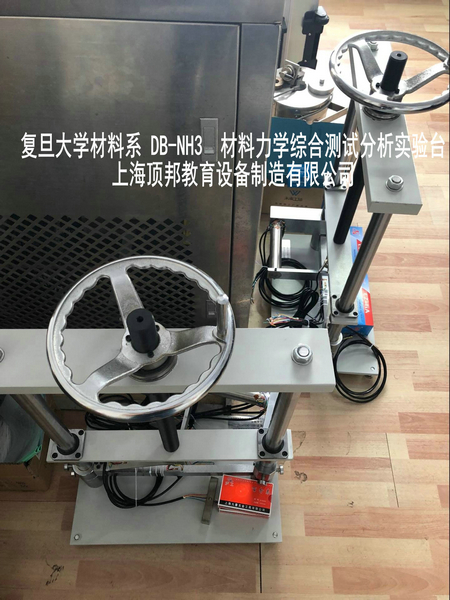

DB-NH3 材料力学综合测试分析实验台(需要配套DB-3880 静态应变仪使用)

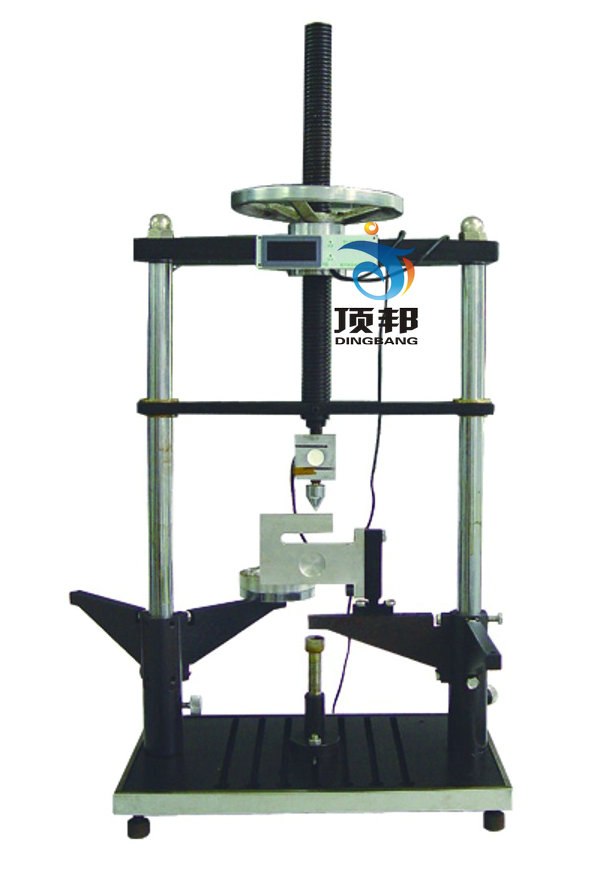

材料力学综合测试分析实验台




DB-NH3型材料力学综合测试分析实验台是由南京航空航天大学专为各大专院校材料力学实验教学而研制的台式多功能组合实验装置,可以满足国家教委211工程对材料力学实验室评估的各项要求及材料力学实验教学大纲的要求。
  DB-NH3型材料力学综合测试分析实验台采用了南京航空航天大学的最新自主专利技术,在一台设备上可以完成多项实验任务,并且各种实验内容之间的转换非常方便,是各大专院校提高实验教学质量、搞好实验室开放工作的首选设备。
技术指标:

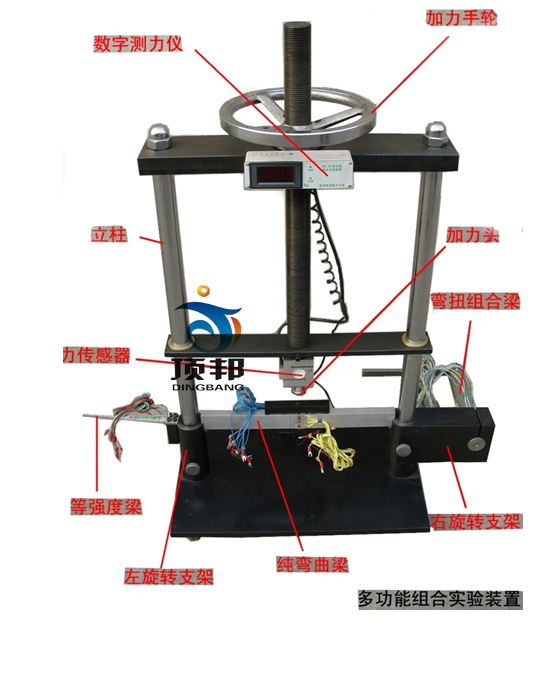

1、装置主体采用左右旋转结构切换实验项目。2、最大试验力:500kG。3、最大实验行程:280mm 。4、电源电压:AC220V±10%/50Hz。5、外形尺寸:(高)1000mm×(宽)680mm×(厚)430mm。6、整机重量:≤100kG。7、多功能组合实验装置由立柱、底盘、加力手轮、力传感器、数字测力仪、加力头、左右旋转支架(装有定位锁紧螺母),等强度试验梁,纯弯曲实验梁,弯扭组合实验梁,温度补偿块等组成。
可开设实验项目:
1、弯曲正应力分布规律实验。
2、弯扭组合变形薄壁桶应力测定实验。
3、等强度梁应变电桥接线实验。
4、压杆定稳实验。
5、改进型元件的贴片设计及其应用研究。
6、复合梁的贴片设计及其应用研究 。
7、位移互等定理实验。
8、剪切弹性元件的贴片设计及其应用研究。
9、材料弹性性能E,μ测定实验。
10、偏心拉伸实验。
11、复合梁应力测定实验。
12、组合梁应力测定实验。
13、弹性模量G的测定。
14、电阻应变片灵敏系数K标定实验。
15、结合DB-3880分析软件做更多的自主设计性实验。

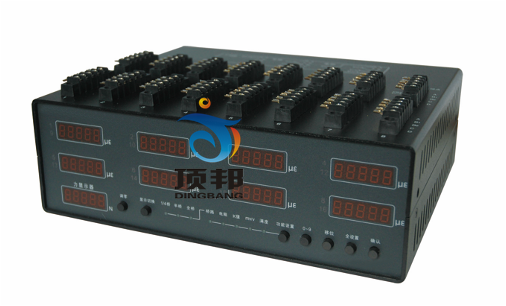

DB-3880 静态应变仪
静态应变仪


1、概述
DB-3880 静态应变仪是一种装有微处理芯片的数字式应变仪,该仪器采用九个窗口同时显示,测力与应变测量同时进行且互不影响。该仪器通过USB-RS485转换器与计算机通讯,在操作系统Win98/2000,XP平台上运行。一台计算机可控制多台应变仪,实现自动监测,图表显示,计算绘图,文件处理等多项功能。亦可脱机操作,单台使用。 该仪器软件功能丰富,操作简便,可广泛应用于机械、土建、车辆、船舶、铁路、桥梁、港口、堤坝等工程领域对结构应力的测量分析,尤其适合高等院校对材料、结构、工程力学的教学实验及小型工程测试。

本机具有如下特点:
硬件指标::
•既可以通过仪器只接测试,也可以联计算机操作。
•8个窗口显示8个通道的应变值,经过切换,显示另外8个通道的应变值。第九个窗口显示力值。
•每个通道对应的应变片K值、电阻、桥路状态均可单独设置,自动扣零。
•采用接线柱接线,性能可靠,使用方便。
•存储器容量:128MB
•可扩展多媒体教学模块
软件指标:
•中文WinXP,Win7菜单操作系统
•16点棒图,数字监视图,X-Y监视图,T-Y ,监视图
•定时,手动测量
•EXCEL可调用数据格式
主要参数:
1.测 点 数:1点测力,16点应变,USB-RS485转换器与计算机通讯,可多台级联,扩展至100台
2.采样速率:20Hz
3.桥路激励:DC 2V
4.桥路电阻:120Ω,240Ω,350Ω
5.测量范围:±19999με
6.误 差:±0.3% ±2字
7.平衡范围:±19999με
8.平衡模式:初始值记忆,自动扣除
9.灵敏系数:1.00~9.99
10.桥路形式:半桥(公共补偿片),半桥,全桥
11.稳 定 度:±3με/2h. 1με/℃
12.传感器满度范围:100N~10000N
13.显示:指示灯显示测点序号,5位LED显示应变值,5位LED显示力值。
14.接 口:RS485串行接口
15.工作环境:0~40℃;20~85%RH
16.尺 寸:280(宽)×90(高)×230(深)mm(不含突出部分)
17.质 量:约3kg.
