曲柄导杆滑块及凸轮机构实验台

曲柄导杆滑块及凸轮机构实验台
[名称]:曲柄导杆滑块及凸轮机构实验台
[规格型号]:DB-FTZ
[产品价格]:
[参数下载]:
[联系电话]:021-36334717
[QQ]:
点击这里给我发消息点击这里给我发消息
已有 人关注该产品

产品详情

曲柄导杆滑块及凸轮机构实验台,只需拆装少量的零部件,即可分别构成四种典型的传动系统,它们分别是曲柄滑块机构、曲柄导杆滑块机构、平底直动从动杆凸轮机构和滚子直动从动杆凸轮机构。而每一种机构的某一些参数,如曲柄长度、连杆长度、滚子偏心等都可在一定范围内作一些调整,通过学生拆装及调整可以加深实验者对机械结构本身特点的了解,对某些参数改动对整个运动状态的影响也会有更好的认识。
一、实验目的:
1. 通过实验,了解位移、速度、加速度的测定方法;转速及回转不均率的测定方法;
2. 通过实验,初步了解“FZT型组合机构实验台”及光电脉冲编码器、同步脉冲发生器(或称角度传感器)的基本原理,并掌握它们的使用方法;
3. 通过比较理论运动曲线与实测运动曲线的差异,并分析其原因,增加对运动速度特别是加速度的感性认识;
4. 比较曲柄滑块机构与曲柄导杆机构的性能差异;
5. 检测凸轮直动从动杆的运动规律;
6. 比较不同凸轮廓线或接触副,对凸轮直动从动杆运动规律的影响。
二、主要技术参数:
1. 曲柄长度可调范围:25-45mm
2. 滑块偏置可调范围:±5
3. 凸轮廓线升程:30mm
4. 凸轮滚子从动件偏置调节范围:±5
5. 光电脉冲编码器一个,输出电压:5V 脉冲数:1000P
6. 电机额定功率:P=70W
7. 电机转速:0-180r/min
三、参考图片

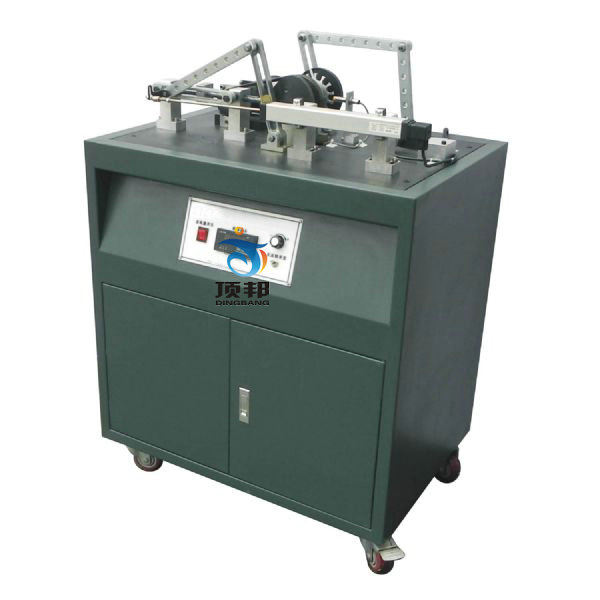

曲柄导杆滑块及凸轮机构实验台

四、软件界面动画

曲柄导杆滑块及凸轮机构实验台软件页面

曲柄导杆滑块及凸轮机构实验台软件页面

机械创新实训设备最新产品

友情提示

您只要致电:021-36334717(徐经理)

我们可以解答 曲柄导杆滑块及凸轮机构实验台 的相关疑问!

我们可以帮您推荐符合您要求的 曲柄导杆滑块及凸轮机构实验台 相关产品!

找不到所需产品?请点击 产品导航页
