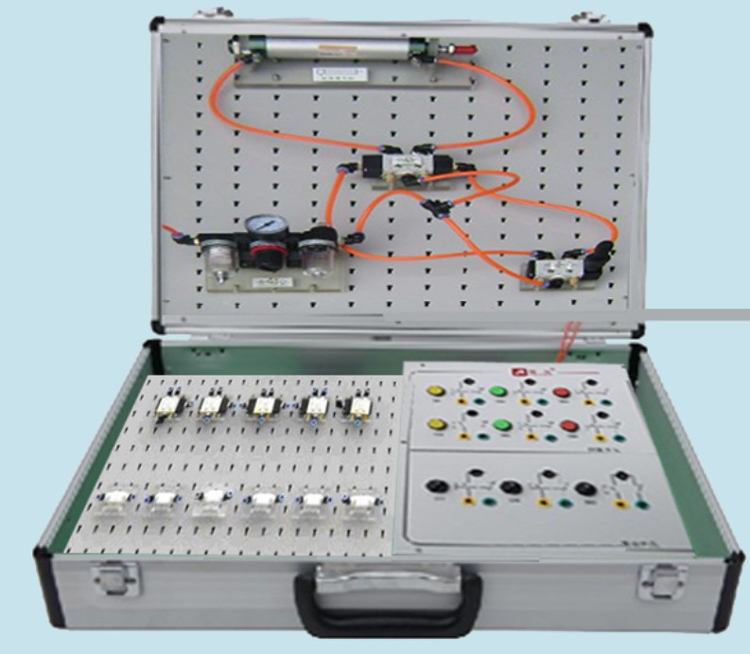

DB-QD30  气动实训箱

气动实训箱
一、设备概述
气动实训箱主要由铝合金机箱、各种小型标准工业气动元件、电气控制部分、等组成,结构紧凑、轻便实用。学生可自主搭接气动回路和电气控制回路。能开设气动元件和电气元件的识别、压力控制回路、方向控制回路、速度控制回路、顺序动作回路等实训项目。可带进教室作演示实验,适合职业院校液压与气动传动技术等课程的实训教学需要.
微型空气压缩机(客户自备),
◎ 供电电压:三相五线 AC 220 V±5%,50Hz;
◎ 控制电压:DC24V;◎ 工作环境温度:-5℃~40℃;
◎ 安全保护措施:安全性符合相关的国标标准;
气动实训箱外形尺寸(长×宽×高):550mm×350mm×200mm;
二、气动基本实训回路
1、单作用气缸的换向回路
2、双作用气缸的换向回路
3、单作用气缸速度控制回路
4、双作用气缸单向调速回路
5、双作用气缸双向调速回路
6、速度换接回路
7、缓冲回路
8、二次压力控制回路
9、单缸连续往复动作回路
10、卸荷回路
11、快速排气阀应用回路
三、气动实训箱配置清单

序号 分 类 元 件 名 称 数 量
1 实验箱 气动实验箱 1
2 组合元件

单作用缸 QGX25ⅹ100 1
双作用缸 QGX25ⅹ100 1
三联件 AC2000 1
手动换向阀 H210—08 1
单电磁换向阀(二位五通)4V210-8(DC24V) 1
双电磁换向阀(三位五通)4V230-8(DC24V) 1
单气换向阀(二位五通)4A210—08 1
双气换向阀(二位五通)4A210—08 1
行程阀(机控)MOV—2 1
行程阀(按钮)MOV—3A 1
快速排气阀1/4 QE—02 1
单向节流阀RE—02 1
3 附    件 气管 PU6ⅹ4 10米
4 电器配件 行程开关(装在缸体上) 2个
6 工具 剪刀 1把
活动板手 1把
消声器(小)1/8 2只
消声器(大)3/8 1只
三通(T型三通)Ø 6 4只
三通(Y型减径三通)Ø 8—Ø 6 1只
四通Ø 6 2只
L型(螺纹二通)601 2只
L型(螺纹二通)602 2只
气孔塞头Ø 6 5只
生料带 1个
保险丝3A 2只
7 资料 使用说明书 1册
