数电/模电/EDA综合实验系统

数电/模电/EDA综合实验系统
[名称]:数电/模电/EDA综合实验系统
[规格型号]:DB-SAE
[产品价格]:5800
[参数下载]:
[联系电话]:021-36334717
[QQ]:
点击这里给我发消息点击这里给我发消息
已有 人关注该产品

产品详情

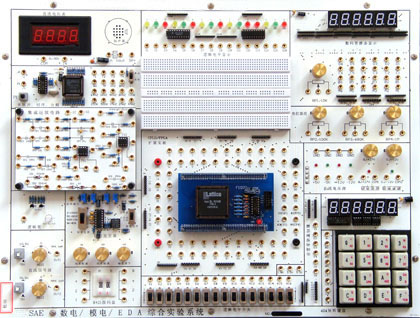

DB-SAE 数电/模电/EDA综合实验系统



数电模电EDA综合实验系统



数电/模电/EDA综合实验系统



数电/模电/EDA综合实验系统


产品介绍:

一、系统特点:
该实验装置具有安全、稳定、可读、可调整、直观、灵活和新型等特点,操作简单方便,装置运行可靠。具有很强的二次开发功能。
1、安全性
人员安全的保护:不论实验装置在正常工作或故障状态下,不会危及操作人员的人身安全。
对误操作的保护:不会因为误操作而导致实验装置损坏。
电源的过流保护:因短路等故障而过流时,可自动切断实验装置电源。
2、直观性
实验装置功能模块的主要电气原理或特征将在面板或电路卡上指示,实验装置各功能引脚的符号标注在面板上。
3、灵活性
实验装置采用主板和各模块分离的设计,可编程器件焊接在独立模块上。通过选择模块可以选择不同厂家、不同型号、不同规模的可编程器件,既可适应不同的教学需要,也使系统的功能和规模扩展变得更为方便。
为了方便实验操作,减少对实验仪器仪表的依赖,实验装置主板上各部分功能模块(包括一些基本功能模块和实验小工具)几乎都是相互独立的,可以根据需要选择模块进行接线。
实验装置提供扩展集成插座、面包板和部分必须的分立元件等,留有足够的接线机会,也给实验装置留有足够的机动灵活性。
4、新颖性
实验装置提供了逻辑可编程实验平台和模拟可编程实验平台,其中逻辑可编程实验平台包括CPLD/FPGA模块,模拟可编程实验平台包括ispPAC模块。不同模块使用不同的芯片,根据需要可选择不同功能芯片的模块插接到实验主板上。
5、电源多样性
系统提供了多种电压,方便用户使用。
(1)±5V/1A (2)±12V/0.2A (3)0~27V/0.2A连续可调 (4)0~-12V/0.2A连续可调
6、系统资料
根据用户选择的配置,向用户提供完整的实验程序(如有),文档,软件。

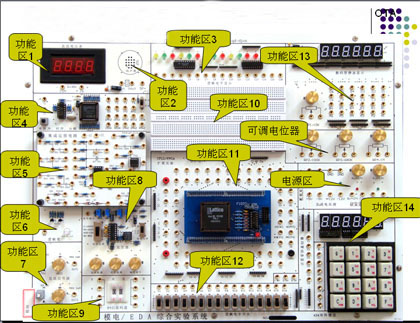

二、各功能主要特点
(一)数字电路功能单元1、4×4矩阵键盘:矩阵式结构,组合按键。
2、8位乒乓开关:开关量输入。
3、十六进制8421拨码盘:提供0~9,A~F 十六进制编码值。
4、24位开关量输出:发光二极管红、黄、绿色三组各八只高亮度发光二极管,含电流驱动。
5、6位LED显示:7段数码管静态显示方式6位,动态显示方式1-6位均可,含电流驱动。
6、有源晶振:4MHz标准时钟,通过模块跳线器选择,向可编程器件的CLK1提供时钟。
7、可编程脉冲序列发生器:由555振荡器构成频率可调、脉冲数可设置的脉冲序列发生电路。
8、单脉冲发生器:提供加消抖处理单个±脉冲输入。
9、逻辑笔:可测量逻辑高低电平、高阻和脉冲状态。
(二)模拟电路功能单元
1、模拟电路模块接入区:可接入各种模拟电路实验模块
2、波形发生器单元
输出波形:方波、三角波、正弦波
幅值:正弦波:0~14V(14V为峰-峰值,且正负对称)
三角波:0~24V(24V为峰-峰值,且正负对称)
方波:0~24V(24V为峰-峰值,且正负对称)
频率范围:分四档2HZ~100HZ、90HZ~1KHZ、900HZ~10KHZ、9KHZ~90KHZ
3、直流信号源单元:双路±5V/1mA、±0.5V/mA、两档连续可调。
4、3位半数字电压表:测量范围:-19.99V~+19.99V
(三)EDA实验功能单元
1由数字电路功能单元、模拟电路功能单元共同组成。
2、可编程器件模块。标准配置为Lattice的IspLsi1032.用户也选择其它公司的CPLD/FPGA(选配)。
(四)扩展实验模块区
1、集成电路扩展插座:可插实验用IC芯片或ispPAC模块。
2、面包板单元。

三、实验内容:
1、数字部分基本实验:
(l)门电路逻辑功能及测试; (2)组合逻辑电路(半/全加器); (3)R-S、D、JK4、触发器;
(4)三态输出触发器、锁存器;(5)集成计数器及寄存器; (6)时序电路测试及研究;
(7)译码器和数据选择器; (8)波形发生及单稳态触发器; (9)555时基电路

可选做如下实验:
(10)CMOS门电路测试; (11)门电路的驱动能力测试; (12)寄存器及其应用实验;
(13)顺序脉冲和脉冲分配器电路; (15)多路模拟开关及其应用实验;
(16)四路优先判决电路实验;(17)TS、OC门的功能测试及其应用实验;(18)逻辑笔实验与分析实验;
(19)施密特触发器及其应用实验; (20)数字定时器实验; (21)触发器应用实验; (22)时序电路应用实验; (23)单稳态触发器及其应用实验;(24)电压变换器实验;
(26)模数,数模转换电路实验

2、模拟部分实验内容:
(一)分立元件电路实验
1、基本单级放大电路; 2、两级放大电路; 3、负反馈放大电路;
4、射级跟随器; 5、差动放大电路; 6、比例求和运算放大电路;
(二)集成运算放大电路
7、模拟运算电路
①电压跟随器 ②反向比例放大器 ③同相比例放大器 ④反相求和比例放大器 ⑤双端输入求和放大电路;
8、积分与微分电路
①积分电路 ②微分电路 ③微积分电路;
9、波形发生电路
①方波发生器 ②占空比可调的矩形波发生器 ③三角波发生电路 ④锯齿波发生电路;
10、有源滤波器
①低通滤波器 ②高通滤波器 ③带阻滤波器;
11、电压比较器
①过零比较器 ②反相滞回比较器 ③同相滞回比较器;

(三)其它实验
12、集成电路RC正弦波振荡; 13、集成功率放大器; 14、整流滤波与并联稳压电路; 15、串联稳压电路; 16、集成稳压电路; 17、RC正弦波振荡器;
18、LC振荡器及选频放大器; 19、电流/电压转换电路; 20、电压/频率转换电路;
21、互补对称功率放大器; 22、波形变换电路

3、电路分析基本实验:
1、常用电子元件的特性认识(2、3端元件); 2、伏安特性的测试;
3、受控源特性的研究; 4、R、C电路特性;
5、1、2阶电路的瞬态(时域)响应; 6、双口网络的研究。

4、EDA实验内容
 1、 单元电路设计实验:
(1)常用门电路设计; (2)编码器/译码器设计; (3)触发器及时序电路设计;
(4)同步/异步计数器设计; (5)键盘扫描实验; (6)加法器实验


2、综合设计实验:
(1)SSI组合电路的设计与冒险竞争观察;(2)MSI组合电路的设计;(3)可读写寄存器的设计。
3 研究创新实验:
(1)数字频率计; (2)数字电子钟设计; (3)十字路口交通灯自动控制器的设计;
(4)出租车计费器的设计; (5)数字滤波器设计; (6)DAC、ADC模型设计;
(7)数字模拟综合系统设计
四、实验系统配置

1、数电/模电/EDA实验箱一台(含电源)
2、交流电源线一根
3、在系统逻辑可编程模块一块(或多块选配)
4、在系统模拟可编程模块(多块选配)
5、并行下载电缆一根
6、模拟电路实验板一块(多块选配)
7、实验指导书一套
8、实验导线若干根

产品说明:

本综合实验系统能够完成“电路基础”、“模拟电子技术”、“数字电子技术”、“ISP在系统编程EDA实验”、“VHDL设计”、“电子系统综合设计”等课程的实验。在实验方式上采用全新理念,保留了经典的传统基础功能模块验证性实验,增加了对中大规模复杂系统的设计、分析和管理实验,为学生提供了二次开发的良好环境,加强了学生对系统设计概念的培养和实践,以适应电子系统日趋数字化、复杂化和大规模集成化发展的需要,真正做到学用结合,为创新性人才的培养打下良好基础。
