移动通信实验箱

移动通信实验箱
[名称]:移动通信实验箱
[规格型号]:DB600X
[产品价格]:
[参数下载]:
[联系电话]:021-36334717
[QQ]:
点击这里给我发消息点击这里给我发消息
已有 人关注该产品

产品详情

DB600X型移动通信系统

终端DB6001:(价格:18800元)
基 站DB6002:(价格:27000元)
交换机DB6003:(价格:27000元)
简述:DB600X移动通信系列实验箱是上海顶邦教育设备有限公司新近推出的新型移动通信实验系统,它有DB6001移动终端、DB6002移动基站、DB6003移动交换机组成。DB6001移动终端既可完成基本的移动原理实验且能自成系统完成相当于GSM和CDMA手机的通话与测试实验;也可和移动基站(DB6002)、移动交换机(DB6003)配合构成一个完整的移动通信系统。(网络组成见产品特点中图)
一、技术指标
(一)移动通信原理实验箱(移动终端)
DB6001移动终端实验箱既能完成移动通信原理实验又能作为一个移动终端进行手机的系统实验和手机的测试实验
1、移动通信原理实验
信源编码实验;
声码器实验;
信道编码实验;
扩频解扩、CDMA编码实验、地址码的相关性与信号分解;
时分复用与解复用;
各种调制解调实验;
各单元级联起来组成一个CDMA手机系统实验(可以拨号通话);
手机模拟系统各模块信号测试实验;
GSM/GPRS模块配置与AT命令编程实验;
2、移动通信系统实验(完成任意移动终端间实时双工通信)
发送:
(1)拨号呼叫实现移动终端信令交换。
(2)完成语音的模数转换,实验箱采用AD73311线性16位A/D变换,采样率32K/S。
(3)AMBE2000对前级的语音数据进行压缩编码,语音速率为2350bps,FEC速率为50bps。
(4)对语音数据进行线路编码:卷积编码。
(5)对语音数据插导频后进行CDMA编码。
(6)QPSK调制。
(7)射频调制、发射。
(8)基于GSM/GPRS模块的虚拟手机开发实验、分布式数据采集实验;
接收:为上述过程的逆过程。
(二)DB6002移动基站
移动基站作用:
A)管理业务信道和控制信道;
B)动态查询各移动终端的工作状态;
C)给移动终端分配业务信道资源;
D)向移动终端发送各种信令信号;
E)将各终端所处状态及交换信息打包用光纤发给移动交换机;
F)切换并管理小区间的移动终端;

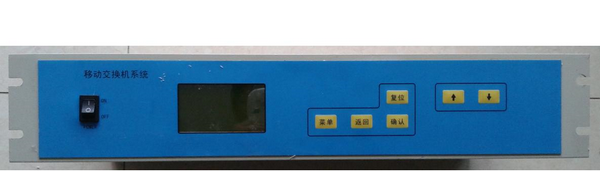

(三)SB6003移动交换机
移动交换机作用:
A)接收基站发来的交换信息;
B)转接小区间接续信令;
C)协调分配信道资源;
D)将整个通信网中终端状态送给PC机,并在PC机上显示。

移动通信实验箱

二、系统特点

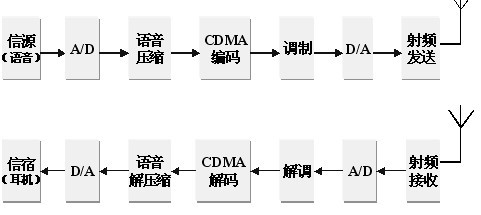

1.CDMA手机的信息处理过程
(1)发端:语音数字化、压缩、CDMA编码、调制、上变频、发射……;
(2)收端:接收、下变频、解调、CDMA译码、扩张、还原语音。

移动通信实验箱

但其它产品或用GSM、CDMA的MODEM,只能通过公网模拟,无法进行信号测试;或将语音用无绳电话通信,移动部分只做时分复用或扩频,无法构成真实系统。

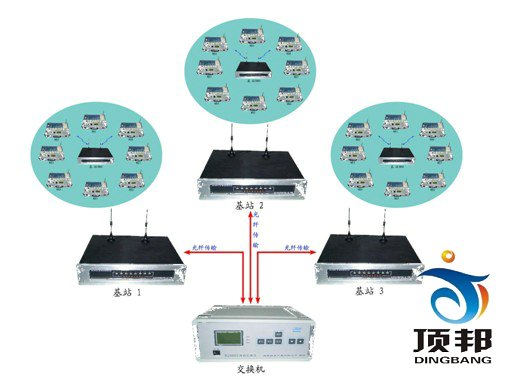

(3)CDMA自成系统的配置与组织图
移动通信系统实验室标准配置:24台SB6001移动终端;3台SB6002移动基站;1台SB6003移动交换机;
(特殊要求可减配终端和基站或通过修改软件增配终端)
2.从学校经费考虑,系统的数据速率、射频频率作了合理的调整,在保证系统完整性的前提下,能用常规仪表进行实验测试。
3.移动交换机上能实时跟踪移动台入网、接续状态、通话记录等信令信息。
4.在移动终端和PC机相连后,用户可在PC机上实时检测到终端和基站间的信令交互过程。
5.可以和现有的公网之间通信,和公网基站和移动台之间进行信息交互。在计算机的辅助下,对公网GSM和GPRS信令进行部分分析。结构图如下:

移动通信实验箱

三、实验项目
第一部分 基础实验
第1章 伪随机序列产生实验
实验一 m序列码产生及特性分析实验
实验二 GOLD序列码产生及特性分析实验
实验三 WALSH码产生及特性分析实验
第2章 语音变换和性能测试实验
实验四 语音模数转换和压缩编码实验
第3章 扩频通信基础实验
实验五 直接序列扩频(DS)编解码实验
实验六 跳频(FH)通信实验
实验七 DS/CDMA码分多址实验
实验八 BPSK调制解调实验
实验九 QPSK调制解调实验
实验十 OQPSK调制解调实验
实验十一 MSK调制解调实验
第二部分 系统实验
第1章 数据和话音业务通信实验
实验一 短信收发实验
实验二 数据接入CDMA信道的收发实验
实验三 移动终端语音自环通信实验
实验四 移动终端双机通信实验
第2章 移动系统信令交互实验
实验五 GSM 移动台开机入网和关机实验
实验六 移动网管理实验
实验七 移动台主叫实验
实验八 移动台被叫实验
GSM 协议帧结构介绍
第3章 移动系统通信实验
实验九 移动系统通信实验
实验十 移动通信系统软件
实验十一 移动通信7号信令实验
第4章 无线信道实验
实验十二 加性高斯白噪声信道的统计特性实验
实验十三 瑞丽衰落信道和莱斯衰落信道特性实验
实验十四 信道编码实验
第5章 GSM通信模块
实验十五 GSM模块配置实验
实验十六 GSM设备短信收发实验
实验十七 GSM设备呼叫实验
实验十八 GPRS数据通信实验
第6章 复用系统实验
实验十九 码分复用及相关性仿真软件实验
实验二十 数字时分复接系统实验
实验二十一 基于GSM模块的分布式数据采集
第三部分 二次开发说明
第1章 DSP二次开发说明
第2章 GSM模块二次开发说明
五、教学配置



序号

设 备 名 称

型 号

数 量(台)

备 注

1

移动通信实验箱

DB6001

1

每组1台

出厂
附件

移动说明书

1本

电源线

1根

计算机接口线

1根

耳机

1部

保修卡、合格证

1套

配套软件光盘

1套

2

移动基站

DB6002

3

系统可配2-3台

3

移动交换机

DB6003

1

——

4

100MHz数字示波器

——

1

每组1台(必配,价格另算)

5

微机

——

1

可选配(如成系统则至少一台微机,价格另算)

6

DSP仿真器

DB510

1

可选配(价格另算)



 六、产品图片
DB6001移动终端: (重量:大约8公斤,尺寸:44*30*14cm)

移动通信实验箱

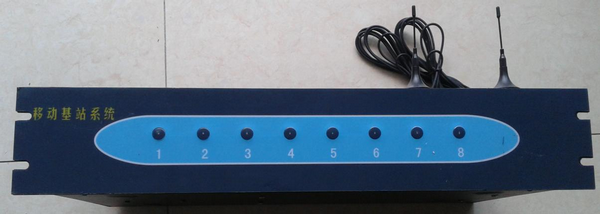

DB6002移动基站:
移动基站作用:
A)管理业务信道和控制信道;
B)动态查询各移动终端的工作状态;
C)给移动终端分配业务信道资源;
D)向移动终端发送各种信令信号;
E)将各终端所处状态及交换信息打包用光纤发给移动交换机;
F)切换并管理小区间的移动终端;


移动通信实验箱

移动交换机作用:
A)接收基站发来的交换信息;
B)转接小区间接续信令;
C)协调分配信道资源;
D)将整个通信网中终端状态送给PC机,并在PC机上显示。

移动通信实验箱

软件
PC和实验箱之间收发短消息

移动通信实验箱

PC配置GSM模块,收发短消息,呼叫实验

移动通信实验箱

移动交换机---状态信息

移动通信实验箱

移动交换机---详细信息

移动通信实验箱

移动交换机---历史信息

移动通信实验箱

移动交互系统---主窗口

移动通信实验箱

移动交互系统---开机信令交换过程


移动通信实验箱



DB111型通信原理实验平台(基础型)


简述:DB111通信原理实验箱是为满足学校对“通信原理”基础实验教学的需求而设计的一款别具一格的“通信原理实验箱”。实验箱采用模块化设计,各单元原理框图、输入输出波形、测试点位置均清楚形象地画在实验平台的膜上;平台上配备电路搭试模块,使用灵活,学生可自行设计方案验证实验,对学生理解原理完成实验及动手能力培养都非常有帮助。适用于传统型与开放型实验教学:高职高专、专科、本科等层次。
一、产品图片

移动通信实验箱

价格:8000元


二、产品特点
1.设计风格新颖、独特,国内首创。
2.带内置电源(自保护):+5V,+12V,-5V,-12V,无需再外配置电源。
3.带模拟信号源:同步信号源、非同步信号源,满足实验需求。
4.带数字信号源:采用CPLD可编程逻辑器件,编程输出各种数字信号,满足实验要求。
5.实验电路板正面附彩色薄膜:一、薄膜上画有各实验的原理流程框图和测量点波形示意图,实验过程直观形象,操作方便;二、大部分元器件设计在电路板反面,方便管理,防止各种意外操作。
6.各种分立元器件采用贴片封装,性能稳定。
7.各实验模块可设置多种实验参数,能生动观测到各中间过程的波形,便于学生理解并掌握理论知识。
8.实验平台设有电路搭试区,各实验模块的电路上设置多个断点。学生设计实现其中某段部件功能,可参与平台上模块的工作。这样,既培养学生的硬件设计、动手能力,也加深了学生对实验内容的理解。
9.实验平台提供了四种实验方式:
(1)预备学习实验; (2)验证测试实验;
(3)小课题设计实验; (4)二次开发实验。
10.实验平台开放区域
DIP双列直插封装电路搭试区域;
嵌入式平装面包板电路搭试区域;
信号转接区域;
电源引出区域。
11.实验平台可完成实验项目有:
(1)基本测试验证实验15个;
(2)小课题设计、搭试与调试实验13个;
(3)二次开放实验4个。
12.实验平台配有开放的CPLD,可用于学生作数字信号源用,也可作为学生二次开发或扩充功能用(我们提供了芯片引脚引出接口)。
13.眼图观察:有两种眼图观察与对比,如信道传输眼图与仿真眼图。
14.系统综合实验,可设计完成通信原理系统综合实验。
15.做数字通信编译码实验,可用20MHz示波器代替数字存贮示波器,编码波形稳定。
16.适用于传统型与开放型实验教学:高职高专、专科、本科等层次。
三、技术指标
交流电源: 220V /0.6A
直流电源: 5V/4A +12V/1A -12V/0.5A
模拟信号源:同步正弦信号VPP=2V F=2KHz
非同步正弦信号VPP=2V F=语音频率范围
数字信号源:随机码:F=2Kb/s.F=32Kb/s
方波 :F=2KHz至F=2048KHz
矩形脉冲
可外加模拟信号.数字信号
外形尺寸:520×340×160(mm); 重量:5.0KG
四、系统组成
DB111型通信原理实验平台是结合当今通信原理课程教学与改革,而研制开发的又一新产品。它由两大部分组成:一是由基本实验模块组合而成;二是由二次开发开放区系统组合而成。共计19个系统模块组成。具体如下:
1. CPLD可编程数字信号发生器:主要是产生各种数字信号及控制信号;
2. 模拟信号发生器:有同步正弦波及非同步正弦波等简单信号形式,便于原理分析;
3. 通信话路终端信号发送滤波放大:主要作用是将模拟信号在发端进行放大或衰减处理;
4. 抽样定理及PAM通信系统:主要完成抽样定理验证及PAM通信实验;
5. PCM脉冲编码调制系统:主要完成PCM编码、译码实验,时分复用概念理解实验;
6. 增量调制(Δ-∑)编码系统: 主要完成增量调制的编码实验,及对比不同频率编码时钟编码的效果;
7. 增量调制(Δ-∑)译码系统: 主要完成增量调制译码实验,以及对不同频率编译码时钟通信效果进行比较;
8. FSK(ASK)调制模块:主要完成FSK(ASK)调制实验,可以改变不同的数字基带信号及外加信号源;
9. FSK(ASK)解调模块:主要完成FSK(ASK)解调实验;
10.PSK调制模块:主要完成PSK调制实验;
11.PSK解调模块:主要完成PSK解调实验;
12.数字同步与眼图观察模块:主要完成对CPLD产生的数字基带信号、FSK和PSK解调输出的数字基带信号进行眼图观察实验、同步提取及信码再生实验;
13.AMI/ HDB3编译码模块:主要完成AMI编译码实验、HDB3编译码实验;
14.电源供给与指示模块:对实验系统供给-12V、+5V、-12V、-5V等电源;
15.外部信号接入接口模块:可外接模拟信号源,数字信号源进行有关实验;
16.二次开发开放区圆插孔模块:DIP双列直插封装芯片电路搭试区,CPLD可编程逻辑器件EPM7128芯片引脚引出口;
17.二次开发开放区面包板模块:面包板电路搭试区;
18.二次开发开放区信号引入模块:电路搭试一对四大小锚孔信号转接模块;
19.二次开发开放区电源引入模块:电路搭试-12V、+5V、-12V、-5V供给引出模块;
五、实验项目
(一) 预备学习实验
实验1 DB111通信原理实验平台
实验2 模拟信号发生器实验
实验3 CPLD可编程数字信号发生器实验
实验4 话路终端信号的发送实验
(二)验证测试实验
实验5 抽样定理与PAM通信系统实验
实验6 PCM脉冲编译码实验
实验7 增量调制(△-Σ)编译码实验
实验8 FSK(ASK)解调实验
实验9 二相PSK解调实验
实验10 眼图观察测量实验
实验11 通信终端编译码系统指标测试实验
实验12 FSK(ASK)调制实验
实验13 二相PSK调制实验
实验14 数字同步技术实验
实验15 AMI/HDB3编译码过程实验
(三)小课题设计、搭试与调试
课题1 用CPLD可编程器件编程设计各种数字信号
课题2 用数字逻辑电路设计产生各种数字信号
课题3 用运算放大器电路设计音频信号源
课题4 PAM实验教学系统与抽样定理的小课题设计
课题5 脉冲编码调制PCM硬件系统电路的设计
课题6 增量调制(Δ-∑)编译码的硬件系统设计
课题7 FSK硬件系统课程设计
课题8 PSK调制硬件系统课程设计
课题9 同相正交环锁相环提取载波的硬件电路设计
课题10 用MCS-51单片机电路实现提取数字位同步
课题11 用码型变换专用芯片实现AMI/HDB3的编译码
课题12 眼图电路搭试、调整与观察分析
课题13 通信实验平台系统专用稳压电源的设计
(四) 二次开发实验
课题14 时分复用(PCM)系统硬件实现
课题15 用CPLD可编程器件产生 PCM编码、帧脉冲、线路时钟
课题16 DPSK系统中绝对码与相对码转换小课题实现
课题17 基本锁相环与锁相式数字频率合成器的课程设计
(五)“小课题设计、搭试与调试”例题选
例题一:“同步正弦波、非同步正弦波、语音滤波器电路”搭试举例
例题二:“抽样定理与PAM通信电路”搭试举例
例题三:“PCM脉冲编译码电路”搭试举例
例题四:“AMI/HDB3编译码电路”搭试举例
例题五:“FSK调制电路”搭试举例
例题六:“FSK解调电路”搭试举例
例题七:“PSK调制电路”搭试举例
例题八:“HDB3/AMI译码输出信号眼图观察电路”搭试举例
六、配置仪器

序号

设 备 名 称

型 号

备 注

1

通信原理实验箱

DB111

每组1台

2

20MHz双踪示波器

——

每组1台(必配,价格另算)

3

低频函数信号发生器

——

每5组1台或根据情况配置(可选配,价格另算)

4

微机

——

选 配 (价格另算)

实验箱最新产品
