电动汽车整车电器实训台

电动汽车整车电器实训台
[名称]:电动汽车整车电器实训台
[规格型号]:DB-5056
[产品价格]:
[参数下载]:请联系客服
[联系电话]:021-36334717
[QQ]:
点击这里给我发消息点击这里给我发消息
欢迎关注我公司产品

产品详情

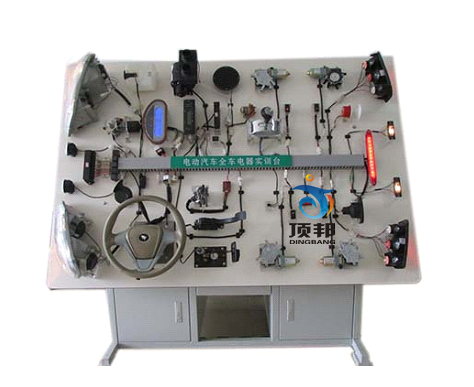

电动汽车整车电器实训台

一、产品简介

电动汽车整车电器实训台采用全新时风纯电动汽车整车电器实物为基础,充分展示纯电动汽车电机驱动系统、仪表系统、灯光系统、雨刮系统、喇叭系统、电池系统、电动车窗系统、电动门锁、音响系统、充电系统、DC电源转换系等电器各系统的组成结构和工作过程。
适用于各类院校对纯电动汽车整车电器理论和维修实训的教学需要。
二、功能特点
1.真实可运行的纯电动整车电器系统,充分展示纯电动整车电器系统的组成结构。
2.接通电源,操纵设备上的各种电器开关、按钮、真实演示纯电动车各系统的工作过程。
3.设备面板采用耐创击、耐污染、防火、防潮的高级铝塑板,表面经特殊工艺喷涂底漆处理;面板打印有永不褪色的彩色电路图;学员可直观对照电路图和实物,认识和分析纯电动整车电器各系统的工作原理。
3.面板上安装有检测端子,可直接在面板上检测纯电动整车电器各系统电路元件的电信号,如电阻、电压、电流、频率信号等。
4.设备面板部分采用面板部分采用1.5mm冷板冲压成形结构,外形美观;底架部分采用钢结构焊接,表面采用喷涂工艺处理,带自锁脚轮装置。
5.配套汽车多媒体教学软件(16合一)(投标时需现场演示十分钟,未演示者取消投标资格),适应所有的教材,内容丰富并可随意调取。合理地运用多媒体教学系统,可以很大程度上减轻老师讲课的工作量。内容分别是:1、汽车发动机构造与维修;2、汽车底盘构造与维修;3、汽车电器构造与维修;4、电控发动机原理与维修;5、自动变速器原理构造与维修;6、汽车空调构造原理与维修;7、汽车安全舒适系统原理构造与维修;8、汽车保养与维护;9、汽车车身构造与修复;10、汽车检测与故障诊断技术;11、汽车机械基础;12、汽车美容与装饰;13、汽车电学基础;14、汽车文化;15、汽车专业英语;16、汽车教学资源包。

三、技术规格

外形尺寸(约):1740×650×1700mm(长×宽×高)
动力电源:原车 48V
工作电压:原车
工作温度:-40℃~+50℃
颜色:7032
钢管:40*40*3mm
机柜:1.5mm冷板冲压成形,背面设置维修门;
移动脚轮:100*60mm

四、基本配置(每台)

序号名称规格型号单位数量
1示教板面板装有各种检测端子以及彩色电路图1
2点火开关原车1
3组合仪表原车1
4组合开关原车1
5左右前大灯总成原车1
6左右前雾灯原车1
7左右转向灯原车1
8左右转向边灯原车1
9左右组合尾灯原车1
10牌照灯原车1
11DC电源转换系原车1
12灯光开关原车1
13刹车灯开关原车1
14倒车灯开关原车1
15危险灯开关原车1
16线束配套1
17雨刮总成原车1
18雨刮控制器原车1
19喷水电机原车1
20喷水壶原车1
21喇叭原车2
22喇叭继电器原车1
23各类继电器原车1
24雾灯原车1
25电动车窗与中控开关原车1
26电动后视镜与开关原车1
27中控锁电脑原车1
28门锁电机原车1
29电动窗电机原车1
30音响总成原车1
31扬声器6",200W1
32辅助蓄电池12V 45Ah1
33保险丝盒配套2
34电源总开关50A1
35移动台架(带自锁脚轮装置)1740×650×1700mm(长×宽×高)1
36故障模拟与排除装置配套1
37教师手册配套1
38合格证与保修卡配套1
