新能源汽车电机性能试验台

新能源汽车电机性能试验台
[名称]:新能源汽车电机性能试验台
[规格型号]:DB-5034
[产品价格]:
[参数下载]:请联系客服
[联系电话]:021-36334717
[QQ]:
点击这里给我发消息点击这里给我发消息
欢迎关注我公司产品

产品详情

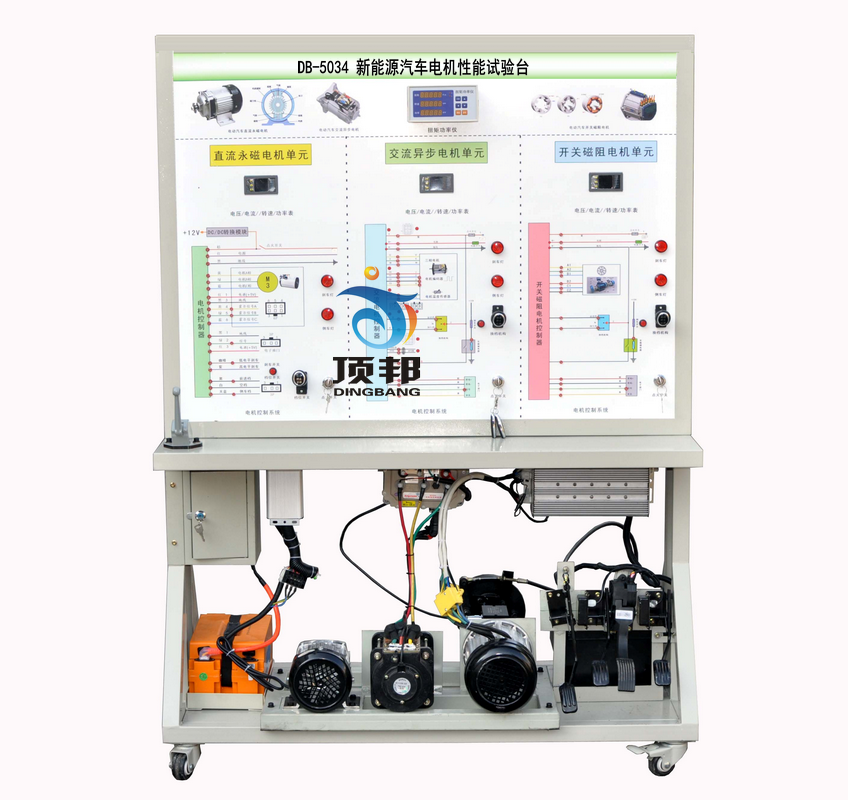

新能源汽车电机性能试验台

一、产品简介
电机性能试验台由实训台架、新能源汽车电池组、三种新能源汽车常用电机(直流永磁、交流异步、开关磁阻)、三种新能源汽车配套电机控制器、加速踏板、档位器、数显电压电流表、转速表、扭矩表、功率表、台式机电脑(外配套)等模块组成。

二、功能特点
1、设备可以模拟电动汽车在匀速,加速,减速,上坡,下坡状况下电机的状态,操作与真实电动汽车相一致。
2、实训台可以显示电机转动过程中的动态参数,如电压,电流,扭矩,转速,功率等。
3、电机测试上位机软件可以显示一段时间内电机扭矩,转速,功率的变化曲线,可以直观的显示这几项参数在电机加速,减速过程中的变化情况。
4、设备安装有故障考核装置,可以对线路进行故障设置,训练学生排除线路故障的能力,同时老师可以用设备对学生的能力进行考核。
5、
配套新能源汽车多媒体课件(20合一)(投标时需现场演示五分钟,未演示者取消投标资格),适应所有的教材,内容丰富并可随意调取。合理地运用多媒体课件教学系统,可以很大程度上减轻老师讲课的工作量。内容分别是:1.新能源汽车分析;2.未来新能源汽车的发展;3.电动汽车基本知识;4.电动汽车基本结构与工作原理;5.电动汽车与混合动力汽车;6.蓄电池电动汽车结构与原理;7.电动汽车原理维修故障检测;8.纯电动车动力系统;9.纯电动车装调工艺;10.纯电动汽车电机及其控制器;11.纯电动汽车电子控制技术;12纯电动汽车高压原理设计;13.纯电动汽车驱动方案;14.电动汽车传动系统介绍;15.电动汽车各种电机对比;16.比亚迪K9F纯电动客车原理与操作;17.奇瑞M1EV与BYD E6的结构与工作原理。

三、实训项目
1.电动汽车用直流永磁电机,在车辆匀速工况下,电机转速、电压、电流、扭矩、功率等参数的变化关系。
2.电动汽车用直流永磁电机,在车辆加速工况下,电机转速、电压、电流、扭矩、功率等参数的变化关系。
3.电动汽车用直流永磁电机,在车辆减速工况下,电机转速、电压、电流、扭矩、功率等参数的变化关系。
4.电动汽车用交流异步电机,在车辆匀速工况下,电机转速、电压、电流、扭矩、功率等参数的变化关系。
5.电动汽车用交流异步电机,在车辆加速工况下,电机转速、电压、电流、扭矩、功率等参数的变化关系。
6.电动汽车用交流异步电机,在车辆减速工况下,电机转速、电压、电流、扭矩、功率等参数的变化关系。
7.电动汽车用开关磁阻电机,在车辆匀速工况下,电机转速、电压、电流、扭矩、功率等参数的变化关系。
8.电动汽车用开关磁阻电机,在车辆加速工况下,电机转速、电压、电流、扭矩、功率等参数的变化关系。
9.电动汽车用开关磁阻电机,在车辆减速工况下,电机转速、电压、电流、扭矩、功率等参数的变化关系。
10.电机不转动情况的故障分析及排除。

四.基本配置(每台)

序号 名称 规格型号 单位 数量
1 检测控制面板 装有各种检测端子,彩色电路图和工作原理示意图,1200*900mm 1
2 点火开关 配套 3
3 锂电池组 配套 2
4 纯电动车直流永磁电机 48V1KW 1
5 纯电动车交流异步电机 60V1KW 1
6 纯电动车开关磁阻电机 48V1200W 1
7 电机控制器 与电机配套 3
8 车载充电器与充电接口 与电池配套 1
9 DC-DC转换器 48V转12V 1
10 档位开关 电动车专用 3
11 油门控制装置 电动车专用 3
12 直流接触器 DZ47 1
13 电源总开关 配套 3
14 转速表、扭矩表、功率表 配套 1
15 电压表 直流数显电流表 功率表 配套 1
16 电机扭矩/功率/转速等测试装置 配套PC软件 1
17 移动台架 1240×600×1700mm(带自锁脚轮装置) 1
18 保险丝盒 配套 1
19 保修卡/合格证 配套 1
20 教师手册 配套 1
21 故障模拟与排除装置 配套 1
